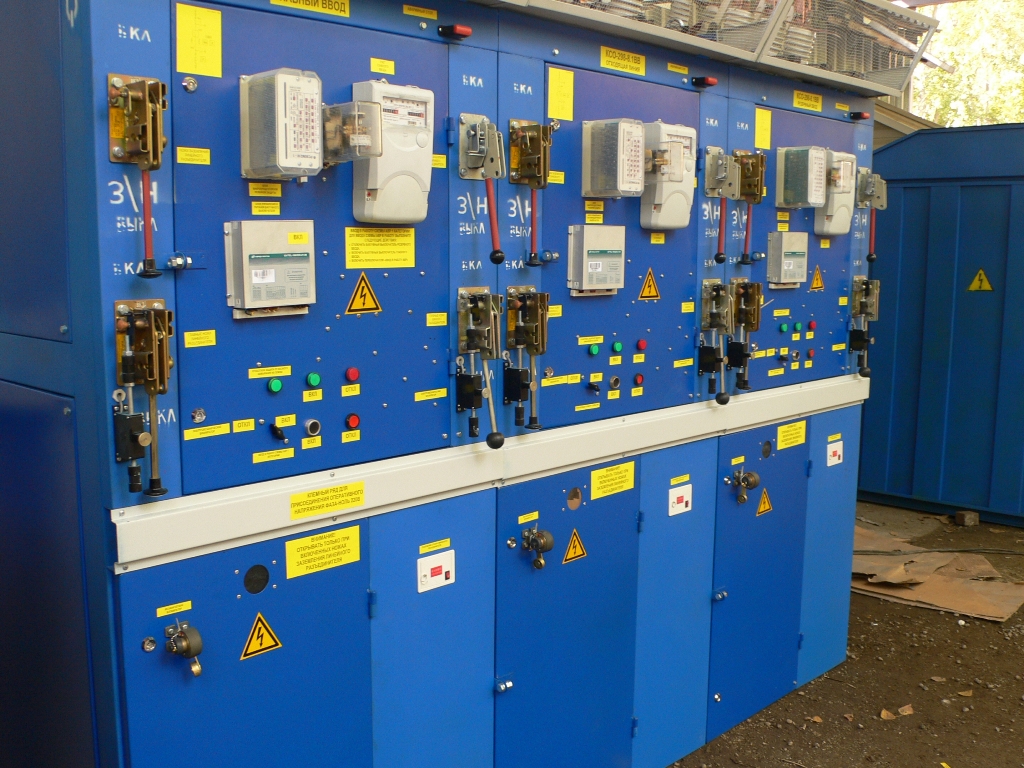

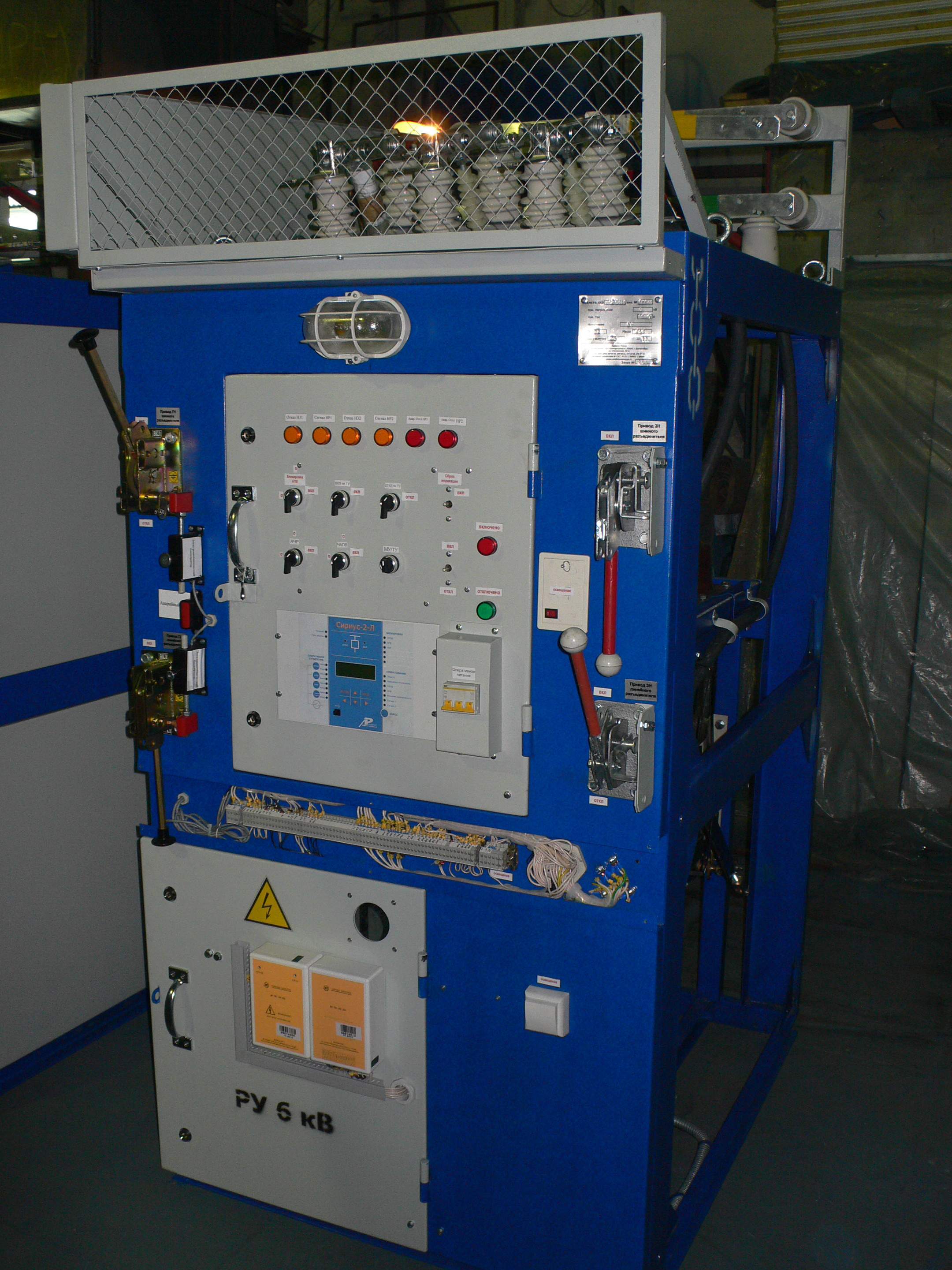

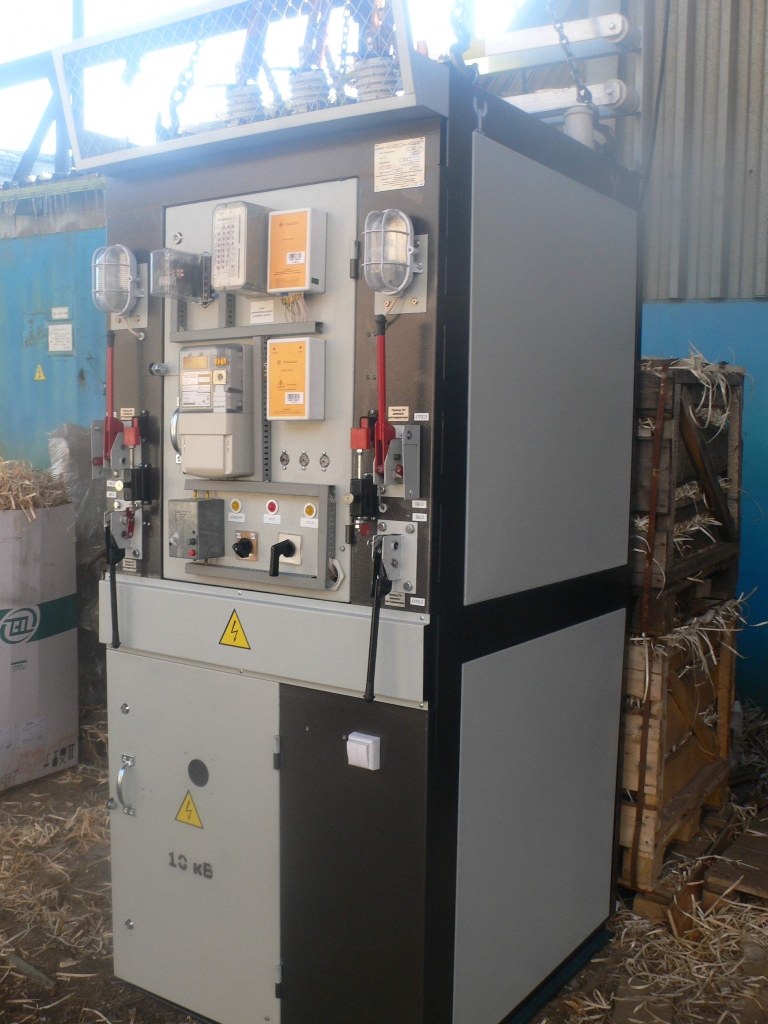

Камеры одностороннего обслуживания

Камеры КСО

Основные технические данные камер КСО

Назначение и область применения

Камеры сборные одностороннего обслуживания (КСО) предназначены для комплектования распределительных устройств трехфазного переменного тока частотой 50Гц напряжением 6 кВ и 10 кВ для системы с изолированной или заземленной через дугогасительный реактор нейтралью. Изготавливаются для нужд народного хозяйства. Климатическое исполнение У3 по ГОСТ 15150-69.

При двухрядной установке камеры КСО комплектуются шинными мостами с разъединителями или без них.



Условия эксплуатации

  • высота над уровнем моря не более 1000 м;
  • нижнее значение температуры окружающего воздуха минус 25С;
  • верхнее и эффективное значение температуры окружающего воздуха 35С;
  • в сухих отапливаемых и неотапливаемых закрытых помещениях, окружающая среда не взрывоопасна, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.
  • высоковольтные выключатели типа ВПМП-М-10 с приводом ПЭ-11;
  • вакуумные выключатели типа ВВ/ТЕL, ВБСК, ВБПС;
  • разъединители РВЗ-10 с заземляющими ножами;
  • разъединители РВ-10;
  • разъединители РВФ-10 и РВФЗ-10;
  • трансформаторы тока ТОЛ-10;
  • трансформаторы тока ТЗЛМ;
  • трансформаторы напряжения типов НАМИ (или по заказу ЗхЗНОЛ);
  • НОМ (по заказу ЗНОЛ);
  • трансформаторы типа ТМ-25 или ТСКС-40;
  • разрядники типа РВО;
  • ограничители перенапряжения типов ОПН-РС и ОПН-КС;
  • предохранители типа ПКТ и ПКН.

k1she


 Основная встраиваемая аппаратура, применяемаядля первичных соединений:

В комплект поставки входят:

  • камеры КСО с аппаратурой и приборами главных и вспомогательных цепей в соответствии с заказом (камеры поставляются поштучно или блоками, до двух камер в блоке);
  • шинные мосты (если они оговорены в заказе);
  • запасные части и принадлежности на комплектующие изделия согласно ведомостям ЗИП на эти изделия;
  • эксплуатационные документы.
  • техническое описание и инструкция по эксплуатации камер КСО;
  • технические описания и инструкции по эксплуатации, паспорта на основные комплектующие изделия;
  • спецификация на заказ или опросный лист;
  • схемы вспомогательных цепей (на камеры) согласно заказу;
  • паспорт на комплект камер КСО.

В состав эксплуатационных документов входят:

  • техническое описание и инструкция по эксплуатации камер КСО;
  • технические описания и инструкции по эксплуатации, паспорта на основные комплектующие изделия;
  • спецификация на заказ или опросный лист;
  • схемы вспомогательных цепей (на камеры) согласно заказу;
  • паспорт на комплект камер КСО.
